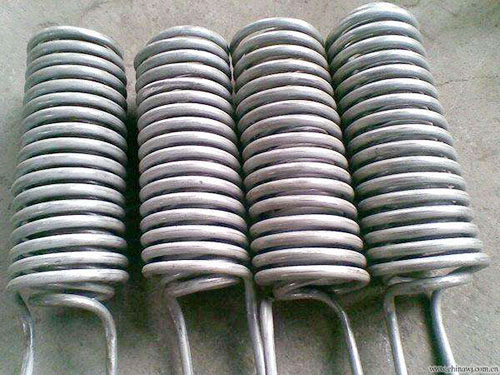

提高不銹鋼盤管在海水中的耐腐蝕性，需從材質(zhì)選型、表面處理、結(jié)構(gòu)設(shè)計(jì)、電化學(xué)防護(hù)、運(yùn)維管理五個(gè)維度系統(tǒng)推進(jìn)，核心是強(qiáng)化鈍化膜穩(wěn)定性、阻斷氯離子滲透、消除局部腐蝕誘因。以下是可落地的完整方案：
一、核心策略：材質(zhì)升級(jí)（Z關(guān)鍵環(huán)節(jié)）
海水中高濃度氯離子 (約 19,000ppm) 易引發(fā)點(diǎn)蝕、縫隙腐蝕和應(yīng)力腐蝕開(kāi)裂，需按服役條件選擇適配等級(jí)：
表格
材質(zhì)等級(jí)    典型牌號(hào)    PREN 值 (耐點(diǎn)蝕指數(shù))    適用場(chǎng)景    關(guān)鍵合金元素
基礎(chǔ)級(jí)    316L    23-28    低鹽度海水、濱海大氣區(qū)    17%Cr+2-3%Mo+12-14%Ni
增強(qiáng)級(jí)    317L/904L    32-38    中高鹽度海水、靜態(tài)工況    317L(3-4%Mo)，904L(4.5-5.5%Mo+20%Ni)
高性能級(jí)    雙相鋼 2205/2507    35-45    高流速海水、潮汐區(qū)    2205(22%Cr+3%Mo+5%Ni+0.15%N)，2507(25%Cr+4%Mo+7%Ni+0.27%N)
超級(jí)耐蝕級(jí)    6Mo 鋼 (S31254)    >48    極端高氯環(huán)境、海水淡化    20%Cr+6.5%Mo+18%Ni+0.2%N
核心原則：
PREN=Cr+3.3Mo+16N，數(shù)值越高耐點(diǎn)蝕能力越強(qiáng)
氯離子濃度 > 20,000ppm 時(shí)，避免使用 304/316 基礎(chǔ)級(jí)，至少選 317L 或雙相鋼
深海 / 高溫海水 (>60℃) 工況，優(yōu)先考慮超級(jí)雙相鋼或 6Mo 鋼
二、表面工程：強(qiáng)化鈍化膜與隔離防護(hù)
1. 鈍化處理（必做工序）
酸洗鈍化：硝酸 + 氫氟酸混合液去除表面游離鐵，形成 2-5nm 厚致密 Cr?O?膜，耐蝕性提升 30%
檸檬酸鈍化：環(huán)保替代方案，適合醫(yī)療器械和食品級(jí)應(yīng)用，避免 NO??污染
電解拋光：表面粗糙度降至 Ra<0.2μm，減少氯離子吸附點(diǎn)，提升自清潔能力
2. 特種涂層防護(hù)（重腐蝕環(huán)境）
PTFE/ETFE 氟塑料涂層：厚度 50-100μm，耐溫 - 200~260℃，氯離子滲透率接近零，適合換熱盤管
石墨烯復(fù)合涂層：可降低腐蝕電流密度 2 個(gè)數(shù)量級(jí)，顯著提升抗點(diǎn)蝕性能
鋅鋁鎂合金鍍層：犧牲陽(yáng)極保護(hù)，適合海洋飛濺區(qū)和潮汐區(qū)暴露部位
三、結(jié)構(gòu)優(yōu)化：消除局部腐蝕隱患
1. 設(shè)計(jì)規(guī)避縫隙與積水
采用焊接連接替代鉚接 / 螺紋連接，焊縫需滿焊并打磨平滑
盤管彎曲半徑≥3 倍管徑，避免應(yīng)力集中和局部變形
管內(nèi)流速控制在1.5-3m/s，防止沉積物堆積和濃差腐蝕
避免管與管、管與支架直接接觸，使用非金屬隔離墊（如 PTFE）
2. 制造工藝控制
選用無(wú)縫盤管，減少焊接點(diǎn)和潛在腐蝕源
冷加工后進(jìn)行固溶處理（1050-1100℃淬火），消除加工應(yīng)力，降低晶間腐蝕風(fēng)險(xiǎn)
焊接采用氬弧焊 + 背面保護(hù)氣，焊縫需 100% 探傷，焊后整體酸洗鈍化
四、電化學(xué)防護(hù)：主動(dòng)抑制腐蝕反應(yīng)
1. 陰極保護(hù)技術(shù)（適用于全浸或半浸工況）
犧牲陽(yáng)極法：安裝鋅 / 鋁 / 鎂合金陽(yáng)極塊，犧牲陽(yáng)極保護(hù)盤管，陽(yáng)極與盤管面積比 1:50-1:100
外加電流法：通過(guò)直流電源使盤管成為陰極，控制保護(hù)電位在 - 0.85~-1.05V（相對(duì) Ag/AgCl 電極）
2. 緩蝕劑應(yīng)用（封閉循環(huán)系統(tǒng)）
海水循環(huán)系統(tǒng)中添加有機(jī)胺類 / 磷酸鹽類緩蝕劑，濃度 50-200ppm，形成保護(hù)膜
定期監(jiān)測(cè)氯離子濃度，超標(biāo)時(shí)添加氯離子螯合劑（如 EDTA），降低腐蝕活性
五、運(yùn)維管理：延長(zhǎng)服役壽命的保障
表格
維護(hù)項(xiàng)目    周期    操作要點(diǎn)    預(yù)期效果
表面清洗    每周 (飛濺區(qū))，每月 (全浸區(qū))    淡水高壓沖洗，去除鹽垢和生物附著    維持鈍化膜完整性，防止局部腐蝕
腐蝕監(jiān)測(cè)    每季度    超聲波測(cè)厚、電位測(cè)量、內(nèi)窺鏡檢查    早期發(fā)現(xiàn)腐蝕隱患，及時(shí)干預(yù)
水質(zhì)控制    持續(xù)    監(jiān)測(cè) Cl?、pH、溫度、溶解氧    優(yōu)化運(yùn)行參數(shù)，抑制腐蝕反應(yīng)
鈍化膜修復(fù)    發(fā)現(xiàn)局部銹斑時(shí)    專用不銹鋼清潔劑 + 重新鈍化    恢復(fù)局部鈍化膜，阻止腐蝕擴(kuò)展
六、綜合應(yīng)用方案（按工況推薦）
濱海大氣環(huán)境（盤管暴露）
材質(zhì)：316L 或 2205 雙相鋼
表面：電解拋光 + 氟碳涂層
維護(hù)：每周淡水沖洗，每半年檢查涂層完整性
海水全浸環(huán)境（如冷凝器）
材質(zhì)：2507 超級(jí)雙相鋼或 S31254
防護(hù)：犧牲陽(yáng)極 + 緩蝕劑聯(lián)合保護(hù)
設(shè)計(jì)：管內(nèi)流速≥2m/s，避免死水區(qū)
海水淡化 / 高氯工況
材質(zhì)：S31254 (6Mo 鋼) 或 904L
表面：PTFE 內(nèi)襯 + 電解拋光
監(jiān)測(cè)：實(shí)時(shí)氯離子濃度和電位監(jiān)控
關(guān)鍵要點(diǎn)總結(jié)
材質(zhì)優(yōu)先：氯離子環(huán)境中，鉬含量每增加 1%，耐點(diǎn)蝕能力提升約 20%，PREN≥35是海水長(zhǎng)期服役的基本要求
表面是防線：鈍化膜是第一道屏障，無(wú)鈍化不使用，定期維護(hù)修復(fù)鈍化膜
設(shè)計(jì)防隱患：縫隙是腐蝕 “溫床”，結(jié)構(gòu)上杜絕縫隙和積水，工藝上消除殘余應(yīng)力
防護(hù)需主動(dòng)：陰極保護(hù) + 緩蝕劑 + 涂層形成多重防護(hù)體系，適用于嚴(yán)苛環(huán)境
運(yùn)維是保障：海水環(huán)境中不銹鋼盤管的壽命，30% 取決于材質(zhì)，70% 取決于維護(hù)。
